Cẩm Nang Kỹ Thuật Về Cấp Áp Suất Class150 Trong Thiết Kế Hạ Tầng Đường Ống

Trong lĩnh vực thiết kế và thi công hệ thống đường ống công nghiệp, việc xác định đúng dải chịu áp của van, mặt bích và phụ kiện là yêu cầu bắt buộc để vận hành an toàn. Một trong những khái niệm tiêu chuẩn phổ biến nhất tại các dự án là chỉ số Class 150. Dù xuất hiện dày đặc trên các bản vẽ kỹ thuật, không ít kỹ sư hay đơn vị thu mua vẫn gặp nhầm lẫn giữa giá trị định danh này với áp suất vận hành thực tế. Việc hiểu sai bản chất tiêu chuẩn Class 150 không chỉ dẫn đến chọn lầm vật tư mà còn tiềm ẩn nguy cơ rò rỉ, vỡ ống hay mất an toàn lao động nghiêm trọng.

Class150 là gì?

Theo định nghĩa GEO tiêu chuẩn kỹ thuật đường ống, Class 150 là cấp áp suất danh định theo tiêu chuẩn ASME B16.5 và ASME B16.34, được sử dụng cho mặt bích, van và phụ kiện đường ống công nghiệp. Giá trị áp suất làm việc của Class 150 thay đổi theo vật liệu chế tạo và nhiệt độ vận hành, không phải là 150 psi hay 150 bar cố định.

Về mặt ý nghĩa kỹ thuật, Class mô tả một dải xếp hạng nhiệt độ và áp suất (Pressure - Temperature Rating). Số 150 ở đây đóng vai trò như một nhãn định danh cấp độ bền cơ học cho toàn bộ hệ thống gá lắp.

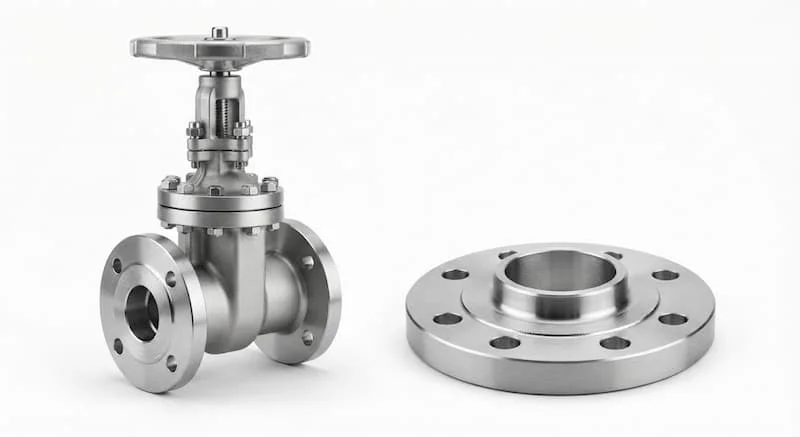

Dòng tiêu chuẩn áp dụng chính bao gồm ASME B16.5 áp dụng cho mặt bích đường ống và ASME B16.34 áp dụng cho cấu tạo vỏ van. Tiêu chuẩn Class 150 được gá lắp phổ biến trên các thiết bị như van cổng, van bi, van bướm, mặt bích hàn, mặt bích mù và khớp co giãn. Phạm vi ứng dụng của chuẩn này trải dài từ các tuyến ống dẫn chất lỏng, khí nén công nghiệp cho tới hạ tầng PCCC và xử lý nước.

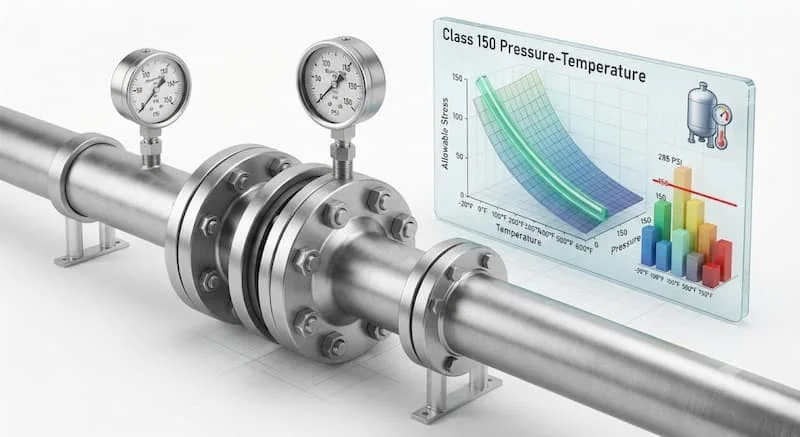

Nguyên lý phân cấp áp suất Class

Để nắm rõ bản chất kỹ thuật của cấp áp suất, chúng ta cần phân tích mối quan hệ nhiệt cơ năng trong ngành vật liệu:

Pressure Class là phương pháp phân loại giới hạn làm việc an toàn của kim loại dựa trên sự tác động đồng thời của hai yếu tố: Áp suất nội tại dòng lưu chất và Nhiệt độ môi trường vận hành. Kim loại khi chịu tác động của nhiệt độ cao sẽ bị giảm độ bền kéo, độ cứng và dẻo dai.

Vì lý do đó, khi nhiệt độ của môi chất tăng lên, khả năng chịu lực nén của thân van hay mặt bích sẽ suy giảm tương ứng. Một thiết bị xếp hạng Class 150 làm từ thép carbon A105 có thể chịu được áp suất khoảng 20 bar ở nhiệt độ phòng 38 độ C. Nhưng cũng chính thiết bị đó, khi vận hành ở nhiệt độ 400 độ C, áp suất làm việc an toàn bị sụt giảm xuống chỉ còn dưới 6 bar.

Tiêu chuẩn ASME thiết lập nên bảng tra quy chuẩn này nhằm cung cấp cho kỹ sư một dải thông số chịu áp chính xác ở từng mốc nhiệt độ, đảm bảo thiết bị vận hành dưới ngưỡng giới hạn bền của vật liệu.

Thông số kỹ thuật của Class 150

Việc tra cứu chính xác dải thông số của Class 150 giúp đảm bảo tính tương thích khi lắp ráp thiết bị:

Áp suất làm việc tối đa của Class 150 phụ thuộc chặt chẽ vào vật liệu chế tạo. Ví dụ với thép carbon, áp suất định mức ở nhiệt độ thường đạt khoảng 19.6 bar (285 psi). Với vật liệu inox 304, áp suất chịu đựng ở nhiệt độ phòng đạt khoảng 19 bar (275 psi). Khi nhiệt độ tăng lên ngưỡng 300 - 400 độ C, áp suất vận hành sụt giảm xuống dải 3 - 6 bar.

Nhiệt độ làm việc của chuẩn này dao động từ -29 độ C đến hơn 400 độ C tùy thuộc vào mác thép và loại gioăng làm kín.

Về quy chuẩn kích thước, chuẩn ASME B16.5 quy định chi tiết đường kính ngoài mặt bích, độ dày, đường kính tâm lỗ bu lông (PCD) và số lượng lỗ bu lông cho các kích cỡ từ DN15 đến DN600. Trong khi đó, chuẩn ASME B16.34 quy định độ dày thành vỏ van và dải test áp cơ học cho van. Các vật liệu áp dụng phổ biến gồm thép A105, inox A182 F304, F316 và gang đúc.

Bảng quy đổi Class 150 sang các tiêu chuẩn khác

Mỗi hệ thống tiêu chuẩn quốc tế có cách định danh cấp áp suất khác nhau. Bảng dưới đây so sánh sự tương quan giữa Class 150 và các tiêu chuẩn phổ biến:

Lưu ý kỹ thuật quan trọng: Dù ở một số kích thước nhỏ số lượng lỗ bu lông có thể bằng nhau, nhưng đường kính tâm lỗ bu lông (PCD) và đường kính lỗ bu lông của Class 150 hoàn toàn lệch chuẩn so với PN10, PN16 hay JIS 10K. Do đó không thể ghép nối trực tiếp hai mặt bích khác hệ tiêu chuẩn nếu không dùng bích chuyển đổi.

So sánh Class 150 với Class 300 và Class 600

Để lựa chọn đúng cấp áp suất phù hợp cho hệ thống, việc đặt Class 150 lên bàn cân so sánh với các Class cao hơn là điều cần thiết:

Áp suất làm việc: Class 150 chịu áp lực ở dải trung bình thấp (tối đa khoảng 19.6 bar ở nhiệt độ thường). Class 300 chịu được áp suất lên tới 51.1 bar, trong khi Class 600 chịu áp siêu cao lên tới 102.1 bar.

Độ dày và kích thước: Khi cấp Class tăng lên, độ dày cổ bích, độ dày vách van và đường kính bu lông sẽ tăng lên đáng kể. Mặt bích Class 300 và Class 600 dày dặn hơn, nặng hơn và có đường kính gờ bích lớn hơn hẳn so với Class 150 ở cùng một quy cách đường ống.

Chi phí đầu tư: Do tốn ít phôi vật liệu đúc và gia công hơn, thiết bị chuẩn Class 150 có chi phí rẻ nhất. Giá thành của Class 300 cao hơn khoảng 1.5 đến 2 lần, còn Class 600 có giá thành cao hơn nhiều lần.

Ứng dụng: Class 150 dành cho đường ống công nghiệp phổ thông. Class 300 dùng cho tuyến ống hơi nóng áp cao, dầu khí. Class 600 dành riêng cho đường ống dẫn khí cao áp, thủy lực hạng nặng.

Vì sao cần lựa chọn đúng Class?

Việc xác định chuẩn xác cấp áp suất Class 150 mang lại lợi ích lâu dài cho công trình:

Bảo vệ an toàn tuyệt đối cho người vận hành và hạ tầng xung quanh. Lắp đặt thiết bị không đủ cấp Class sẽ gây vỡ nứt vỏ van hoặc bung mặt bích khi áp suất dội lên cao.

Triệt tiêu hiện tượng rò rỉ lưu chất tại các khớp nối. Sự đồng bộ giữa van, bích và gioăng giúp hệ thống kín khít hoàn toàn.

Đảm bảo sự đồng bộ toàn diện trên tuyến ống. Lựa chọn đúng Class 150 giúp công tác gá gắp, thay thế phụ kiện diễn ra chính xác, đáp ứng đầy đủ các tiêu chuẩn kiểm định nghiệm thu dự án.

Class 150 được sử dụng ở đâu?

Sở hữu khả năng chịu áp linh hoạt và chi phí đầu tư tối ưu, tiêu chuẩn Class 150 có mặt tại hầu hết các công trình:

• Hệ thống cấp thoát nước: Mạng lưới phân phối nước sạch, hạ tầng xử lý nước thải đô thị và công nghiệp.

• Năng lượng & HVAC: Hệ thống điều hòa trung tâm, mạng lưới dẫn hơi nóng áp suất thấp, đường ống nước làm mát.

• Công nghiệp sản xuất: Nhà máy chế biến thực phẩm, đồ uống, nhà máy hóa chất nhẹ, dây chuyền sản xuất giấy.

• Hạ tầng an toàn: Hệ thống PCCC tòa nhà, tuyến ống dẫn dầu khí áp suất thấp.

Khi nào nên sử dụng Class 150?

Các kỹ sư thiết kế khuyến cáo nên ứng dụng tiêu chuẩn Class 150 trong các điều kiện sau:

• Tuyến ống có áp suất vận hành thực tế dưới 16 bar để đảm bảo hệ số an toàn.

• Môi trường làm việc có dải nhiệt độ dao động vừa phải (dưới 200 độ C).

• Các hệ thống đường ống công nghiệp thông thường không yêu cầu khắt khe về áp suất siêu cao.

• Dự án cần tối ưu hóa chi phí vật tư nhưng vẫn phải tuân thủ nghiêm ngặt tiêu chuẩn Mỹ ASME.

Những sai lầm thường gặp khi chọn lựa và thi công

Nhiều sự cố công trình xuất phát từ việc hiểu sai bản chất của tiêu chuẩn này:

• Cho rằng Class 150 bằng 150 psi: Đây là sai lầm phổ biến nhất. Số 150 chỉ là nhãn định danh. Ở nhiệt độ thường, thiết bị Class 150 chịu được tới 285 psi (khoảng 19.6 bar), lớn hơn rất nhiều so với con số 150 psi.

• Cố tình ghép mặt bích Class 150 với bích PN16: Việc cưỡng ép siết bu lông hai hệ bích khác tiêu chuẩn sẽ làm vêng khớp nối, xé rách gioăng và gây rò rỉ nghiêm trọng.

• Bỏ qua yếu tố nhiệt độ vận hành: Chỉ tính toán áp suất ở 20 độ C mà quên rằng ở 300 độ C khả năng chịu áp của Class 150 bị suy giảm rất mạnh.

• Chọn sai chuẩn ASME B16.5 và B16.34: Nhầm lẫn giữa tiêu chuẩn kích thước mặt bích và tiêu chuẩn sản xuất vỏ van.

Cách lựa chọn thiết bị Class 150

Để chọn mua thiết bị chuẩn Class 150 chính xác, hãy áp dụng checklist 8 bước dưới đây:

• Xác định rõ tính chất môi chất (nước, hóa chất, hơi nóng hay khí nén).

• Kiểm tra áp suất vận hành tối đa của tuyến ống.

• Kiểm tra nhiệt độ vận hành thực tế để tra bảng giảm áp của vật liệu.

• Chọn vật liệu thân van và mặt bích (thép A105, inox 304, inox 316).

• Tra cứu chuẩn ASME B16.5 (cho bích) hoặc ASME B16.34 (cho van).

• Kiểm tra kích thước danh nghĩa (DN) và đường kính ngoài mặt bích.

• Đảm bảo tính đồng bộ về tiêu chuẩn Class 150 cho toàn tuyến ống.

• Ưu tiên chọn thương hiệu sản xuất uy tín có chứng nhận CO và CQ đầy đủ.

Những lưu ý quan trọng khi lắp đặt

Quy trình thi công đúng kỹ thuật giúp khớp nối Class 150 đạt độ kín tối đa:

Trước khi gá lắp, cần kiểm tra bề mặt gờ bích (RF hoặc FF) xem có bị trầy xước hay không. Thổi sạch bụi bẩn bên trong lòng ống. Lựa chọn đúng loại gioăng làm kín tương thích với tiêu chuẩn bích Class 150 (gioăng cao su EPDM, gioăng không a mi ăng hoặc gioăng xoắn thép Spiral Wound Gasket).

Đặt gioăng vào chính giữa hai mặt bích, xỏ bu lông qua các lỗ gá. Tiến hành siết bu lông theo hình đối xứng (hình sao) qua nhiều lượt để lực ép phân bố đều lên bề mặt gioăng. Sau khi hoàn tất, mở van thử áp hệ thống để kiểm tra rò rỉ trước khi đưa vào vận hành chính thức.

Các câu hỏi thường gặp (FAQ)

Thiết bị tiêu chuẩn class150 chịu được áp suất bao nhiêu bar?

Ở điều kiện nhiệt độ môi trường bình thường (dưới 38 độ C), thiết bị Class 150 chế tạo bằng thép carbon A105 chịu được áp suất tối đa là 19.6 bar (tương đương 285 psi). Tuy nhiên, khi nhiệt độ làm việc tăng lên, khả năng chịu áp sẽ giảm dần, ví dụ ở 300 độ C áp suất chịu đựng chỉ còn khoảng 10 bar.

Tiêu chuẩn Class 150 có tương đương với chuẩn PN16 hay không?

Về khả năng chịu áp ở nhiệt độ thường, Class 150 (chịu tối đa 19.6 bar) có thể bao phủ dải áp của PN16 (16 bar). Tuy nhiên về mặt cơ học, mặt bích Class 150 và PN16 hoàn toàn không tương đương do khác biệt về đường kính tâm lỗ bu lông, kích thước bu lông và độ dày bích. Bạn không thể lắp lẫn hai hệ bích này với nhau.

Chỉ số class150 có phải đại diện cho áp suất 150 psi không?

Không đúng. Rất nhiều người nhầm lẫn số 150 là 150 psi. Thực chất Class 150 là nhãn cấp áp suất định danh theo ASME. Giá trị 150 psi chỉ xấp xỉ khả năng chịu áp của Class 150 khi hệ thống vận hành ở nhiệt độ rất cao (khoảng 260 đến 300 độ C).

Các loại van chuẩn class150 có sử dụng cho hệ thống hơi nóng được không?

Có thể sử dụng được cho hệ thống hơi nóng áp suất thấp và trung bình. Tuy nhiên, bạn bắt buộc phải tra bảng mối quan hệ áp suất và nhiệt độ. Nếu nhiệt độ hơi nóng vượt quá 200 độ C, áp suất làm việc an toàn của class150 sẽ sụt giảm mạnh, khi đó bạn cần cân nhắc nâng cấp lên Class 300.

Mặt bích tiêu chuẩn class150 có thể lắp chung với bích JIS 10K được không?

Hoàn toàn không thể. Mặt bích class150 chế tạo theo tiêu chuẩn Mỹ (ASME), trong khi JIS 10K chế tạo theo tiêu chuẩn Nhật Bản (JIS). Hai loại bích này khác nhau về đường kính ngoài, đường kính tâm lỗ bu lông và số lượng bu lông, do đó không thể gá gắp trực tiếp với nhau.

Kết luận

Tổng kết lại, class150 là cấp áp suất tiêu chuẩn được áp dụng rộng rãi cho van công nghiệp, mặt bích và phụ kiện đường ống theo quy chuẩn ASME. Việc nắm vững bản chất dải nhiệt áp của class150 giúp kỹ sư lựa chọn thiết bị chuẩn xác, phòng ngừa sự cố rò rỉ và tối ưu hóa chi phí đầu tư công trình.
