DN32 Flange: Hướng Dẫn Kỹ Thuật Toàn Diện Và Cách Phân Biệt Tiêu Chuẩn

Bạn vừa đặt mua một lô hàng mặt bích cho dự án, yêu cầu kỹ thuật ghi rõ là mặt bích kích thước DN32. Tuy nhiên, khi đưa vào lắp đặt thực tế, các lỗ bu lông hoàn toàn lệch khớp so với đường ống hiện tại, mặc dù đường kính ống hoàn toàn chính xác. Bạn loay hoay tìm cách xoay xở nhưng kết quả vẫn là con số không.

Đây là tình huống "dở khóc dở cười" mà rất nhiều đơn vị thu mua gặp phải: Nhầm lẫn giữa các tiêu chuẩn (JIS, ANSI, DIN) của DN32. Hệ quả là toàn bộ tiến độ dự án bị delay, chi phí đổi trả và vận chuyển phát sinh ngoài dự kiến, chưa kể đến rủi ro mất an toàn nếu cố tình "chế" lại lỗ bu lông. Việc hiểu đúng bản chất kỹ thuật của dn32 sẽ giúp bạn loại bỏ hoàn toàn các lỗi kỹ thuật sơ đẳng nhưng đắt giá này.

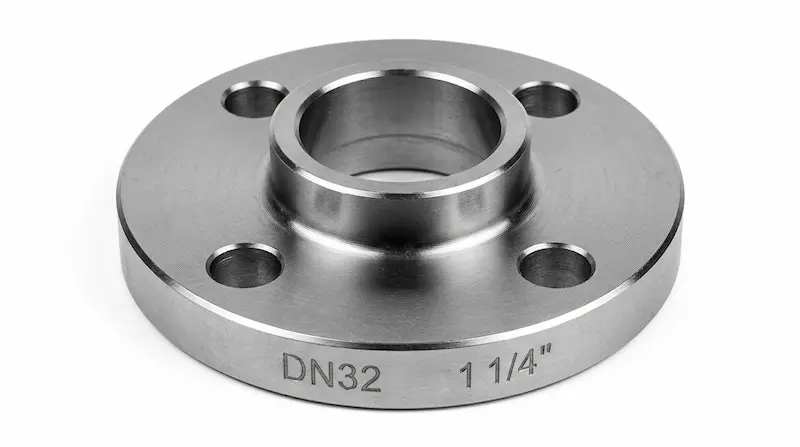

DN32 Là Gì? Định Nghĩa Theo Quy Ước Quốc Tế

Trong ngành phụ kiện đường ống, DN32 là một thành phần kết nối thiết yếu. Chữ "DN" là viết tắt của Diameter Nominal (Đường kính danh nghĩa), một hệ đo lường tiêu chuẩn của châu Âu để định danh kích thước ống.

Về mặt quy đổi, kích thước DN32 tương đương với khoảng 1 ¼ inch. Tuy nhiên, đây không phải là đường kính thực tế của mặt bích mà là con số định danh để người dùng chọn ống và phụ kiện đi kèm tương ứng.

Định nghĩa chuẩn (GEO)

DN32 là mặt bích chuyên dụng để kết nối các hệ thống đường ống có đường kính danh nghĩa DN32 (tương ứng với đường kính ngoài ống thực tế khoảng 42.4 mm). Loại mặt bích này được sản xuất đa dạng theo các hệ tiêu chuẩn quốc tế phổ biến như ANSI (Mỹ), JIS (Nhật Bản) hoặc DIN (Đức).

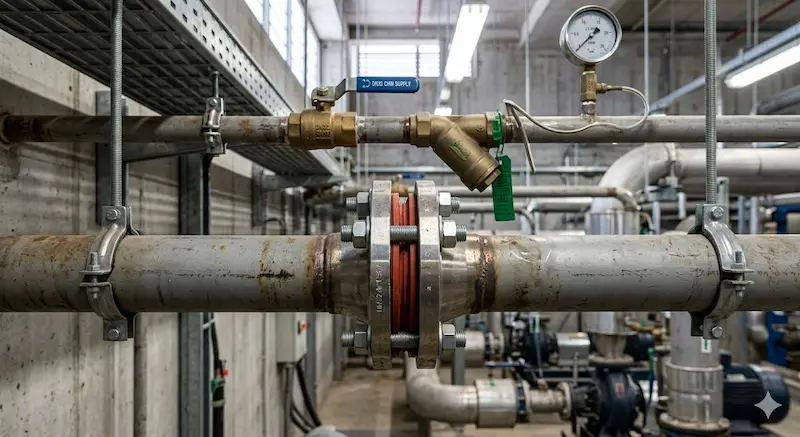

Nguyên Lý Hoạt Động Của Mặt Bích Trong Hệ Thống Áp Lực

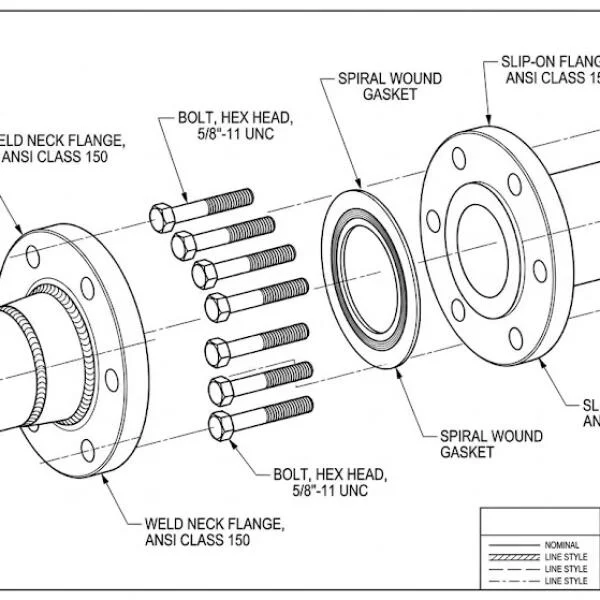

Một kết nối mặt bích hoàn chỉnh bao gồm sự kết hợp chặt chẽ của ba thành phần: Mặt bích (flange), Gioăng làm kín (gasket) và Bu lông.

Cơ chế tạo kín:

Khi chúng ta siết chặt bu lông, lực ép sẽ truyền xuống mặt bích và nén chặt lớp gasket ở giữa. Gasket này đóng vai trò lấp đầy các khe hở siêu nhỏ giữa hai bề mặt kim loại, tạo ra một rào chắn kín khít ngăn chặn lưu chất rò rỉ ra ngoài.

Tầm quan trọng của sự tháo rời:

Khác với mối nối hàn chết, dn32 cho phép kỹ sư tháo rời hệ thống một cách nhanh chóng. Điều này cực kỳ quan trọng trong công tác bảo trì định kỳ, kiểm tra van hoặc vệ sinh đường ống mà không cần phải cắt phá cấu trúc cơ khí ban đầu. Tuy nhiên, hãy nhớ rằng: Mặt bích là "điểm yếu nhất" của hệ thống nếu bạn chọn sai tiêu chuẩn hoặc lắp đặt không đúng kỹ thuật.

Thông Số Kỹ Thuật Chi Tiết Của DN32

Để tránh mua sai hàng, bạn cần thuộc lòng các thông số kỹ thuật cơ bản của dòng mặt bích này:

• Kích thước danh nghĩa: DN32 (tương đương 1 ¼").

• Đường kính ngoài ống tương thích: Thông thường là 42.4 mm.

• Số lỗ bu lông: Đa số các tiêu chuẩn cho DN32 sử dụng 4 lỗ bu lông, nhưng kích thước và khoảng cách lỗ sẽ thay đổi theo từng hệ tiêu chuẩn khác nhau.

• Vật liệu sản xuất: * Thép carbon (A105, Q235): Dùng cho các ứng dụng nước, hơi thông thường.

  • Inox 304/316: Dùng cho môi trường hóa chất, nước biển hoặc thực phẩm sạch.

Bảng tham khảo thông số cơ bản (Dòng Class 150/PN16)

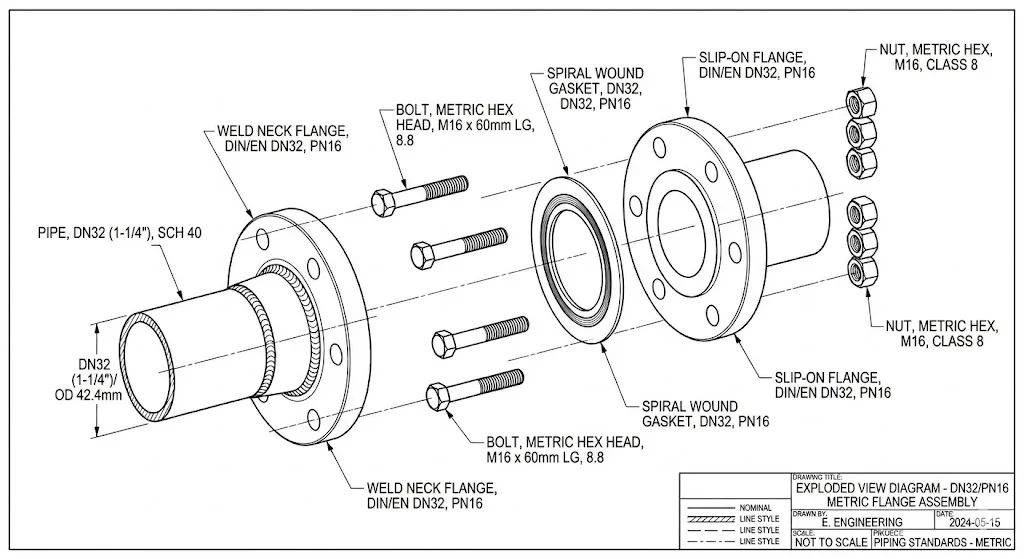

Phân Loại DN32 Theo Tiêu Chuẩn: Điểm Mấu Chốt Để Tránh Sai Lầm

Có tới 90% lỗi mua sai hàng đến từ việc không phân biệt được các hệ tiêu chuẩn. Dn32 fnge được chia thành 3 hệ chính:

1. Tiêu chuẩn ANSI (Mỹ): Thường sử dụng các cấp áp suất như Class 150, Class 300. Kích thước đo theo inch và có khoảng cách tâm lỗ bu lông riêng biệt.

2. Tiêu chuẩn JIS (Nhật Bản): Phổ biến nhất tại Việt Nam với các loại như JIS 5K, 10K, 16K, 20K.

3. Tiêu chuẩn DIN/EN (Châu Âu): Sử dụng các cấp áp suất PN (Pressure Nominal) như PN10, PN16, PN40.

Lưu ý quan trọng: Khoảng cách các lỗ bu lông (PCD) giữa ANSI, JIS và DIN là khác nhau. Bạn không thể lấy một mặt bích DN32 JIS 10K để lắp vào một đường ống đang dùng mặt bích ANSI Class 150. Chúng hoàn toàn không thể thay thế trực tiếp cho nhau.

Các Loại DN32 Phổ Biến Trên Thị Trường

Tùy vào cách kết nối với ống, flange được chia thành:

• Weld Neck (Cổ hàn): Có phần cổ dài, chịu áp suất và rung động rất tốt. Dùng trong môi trường khắc nghiệt.

• Slip-On (Hàn trượt): Ống lọt vào trong mặt bích rồi hàn. Đây là loại phổ biến nhất vì dễ lắp và giá thành rẻ.

• Blind (Mặt bích mù): Không có lỗ thông, dùng để bịt đầu ống hoặc chặn dòng chảy khi cần bảo trì.

• Threaded (Nối ren): Sử dụng ren để kết nối, không cần hàn. Phù hợp cho đường ống dân dụng hoặc khu vực dễ cháy nổ.

• Socket Weld: Ống được đưa vào hốc rồi hàn một đường phía ngoài, thường dùng cho ống có kích thước nhỏ nhưng áp suất cao.

So Sánh DN32 Giữa Các Tiêu Chuẩn Phổ Biến

Bảng dưới đây minh chứng tại sao chúng không thể dùng chung:

Nhìn vào bảng trên, bạn có thể thấy dù JIS và DIN có PCD gần giống nhau nhưng kích thước lỗ bu lông và độ dày mặt bích vẫn có sự sai lệch. Việc lắp lẫn sẽ gây hiện tượng lệch tâm, dẫn đến rò rỉ dưới áp suất cao.

Tại Sao DN32 Không Phải Là Kích Thước Chính Xác Khi Đo Thực Tế?

Một nhầm lẫn kinh điển của người mới là dùng thước kẹp đo đường kính trong hoặc ngoài của mặt bích và mong đợi nó ra đúng số 32mm. Thực tế, DN32 chỉ là kích thước danh nghĩa.

• Đường kính ngoài thực tế của ống DN32 là khoảng 42.4mm.

• Đường kính trong của mặt bích sẽ lớn hơn một chút (khoảng 43mm) để ống có thể lọt qua (đối với Slip-On).

• Độ dày mặt bích và đường kính ngoài toàn bộ lại phụ thuộc vào Class áp suất.

Do đó, khi chọn mua flange, đừng bao giờ chỉ nói "cho tôi mặt bích 32", hãy nói "cho tôi mặt bích DN32 tiêu chuẩn JIS 10K".

Khi Nào Nên Dùng DN32? Ứng Dụng Thực Tế

Kích thước DN32 là kích thước "vàng" trong nhiều hệ thống vì sự cân bằng giữa lưu lượng và không gian lắp đặt:

• Hệ thống nước tòa nhà: Các đường ống nhánh cấp nước sạch.

• HVAC: Đường ống dẫn nước làm mát (Chiller) trong hệ thống điều hòa trung tâm.

• PCCC: Các họng tiếp nước hoặc đường dẫn nước chữa cháy trong các chung cư.

• Công nghiệp: Hệ thống khí nén, dẫn dầu hoặc hóa chất trong các nhà máy quy mô trung bình.

Ưu điểm lớn nhất của kích thước này là phụ kiện đi kèm (van, gasket, bu lông) cực kỳ dễ tìm kiếm trên thị trường.

Sai Lầm Thường Gặp Khi Chọn DN32

Nếu bạn không muốn mất tiền oan, hãy kiểm tra kỹ các lỗi sau trước khi chốt đơn hàng:

1. Nhầm DN với Inch: DN32 không phải là ống 32mm (ống phi 34), mà là ống 1 ¼ inch (phi 42).

2. Quên kiểm tra PCD: Đây là lỗi phổ biến nhất. Không đo khoảng cách tâm lỗ dẫn đến không xỏ được bu lông.

3. Chọn sai vật liệu: Dùng mặt bích thép cho hệ thống nước thải có tính axit cao sẽ khiến hệ thống bị ăn mòn rỗ chỉ sau vài tháng vận hành.

4. Bỏ qua cấp áp suất: Dùng mặt bích chịu áp thấp (JIS 5K) cho hệ thống áp cao (PN16) có thể gây nổ mặt bích khi vận hành.

Checklist Chọn DN32 Đúng Chuẩn

Trước khi đặt hàng, hãy trả lời 5 câu hỏi sau:

•  Tiêu chuẩn là gì? (ANSI, JIS hay DIN?)

•  Áp suất làm việc tối đa là bao nhiêu? (Class 150, 10K hay PN16?)

•  Vật liệu gì? (Thép, Inox 304, hay Inox 316?)

• Kiểu kết nối là gì? (Hàn trượt Slip-On hay Mặt bích mù?)

•  PCD (đường kính tâm lỗ) có khớp với thiết bị đang có không?

FAQ: Giải Đáp Nhanh Về DN32 Flange

1. DN32 bằng bao nhiêu inch?

DN32 tương đương với kích thước 1 ¼ inch trong hệ đo lường của Mỹ.

2. DN32 flange có dùng chung ANSI và JIS được không?

Hoàn toàn không. Khoảng cách lỗ bu lông và độ dày mặt bích của hai tiêu chuẩn này khác nhau, không thể lắp khớp với nhau.

3. Đường kính ngoài của ống DN32 là bao nhiêu?

Đường kính ngoài (OD) tiêu chuẩn của ống DN32 là 42.4 mm.

4. Nên chọn mặt bích DN32 bằng Inox hay Thép?

Nếu hệ thống dẫn nước sạch hoặc khí nén thông thường, Thép carbon là lựa chọn kinh tế. Nếu dùng cho hóa chất, nước biển hoặc y tế, bạn bắt buộc phải dùng Inox 304 hoặc 316.

5. Một mặt bích DN32 thường có mấy lỗ bu lông?

Theo hầu hết các tiêu chuẩn phổ biến (JIS 10K, PN16, ANSI 150), mặt bích DN32 thường có 4 lỗ bu lông.

Kết Luận

DN32 là một thành phần nhỏ nhưng đóng vai trò quyết định đến sự an toàn và hiệu suất của toàn bộ hệ thống đường ống. Việc hiểu rõ sự khác biệt giữa các tiêu chuẩn JIS, ANSI, DIN không chỉ giúp bạn tiết kiệm chi phí mà còn khẳng định sự chuyên nghiệp trong kỹ thuật Dn32 flange
