Flanged Plate: Giải Pháp Kết Nối Linh Hoạt Và Cách Phân Biệt Với Blind Flange

Trong quá trình thiết kế và thi công hệ thống đường ống, đôi khi bạn rơi vào một tình huống oái oăm: cần bịt kín một đầu ống hoặc một cửa bồn chứa có kích thước không theo quy chuẩn, hoặc đơn giản là cần một điểm kết nối thiết bị đặc thù mà các loại blind flange (mặt bích mù) sẵn có trên thị trường không thể đáp ứng.

Nhiều kỹ sư và đơn vị thu mua thường rơi vào cái bẫy của việc nhầm lẫn giữa một tấm bích gia công tùy chỉnh và một mặt bích tiêu chuẩn. Hậu quả của sự nhầm lẫn này không hề nhỏ: từ việc không lắp vừa các lỗ bu lông, cho đến việc chọn độ dày tấm thép không đủ khả năng chịu áp lực, dẫn đến rò rỉ hoặc biến dạng hệ thống ngay khi vận hành. Hiểu đúng về flanged không chỉ giúp bạn tối ưu chi phí mà còn đảm bảo tính an toàn tuyệt đối cho các kết cấu cơ khí đặc thù.

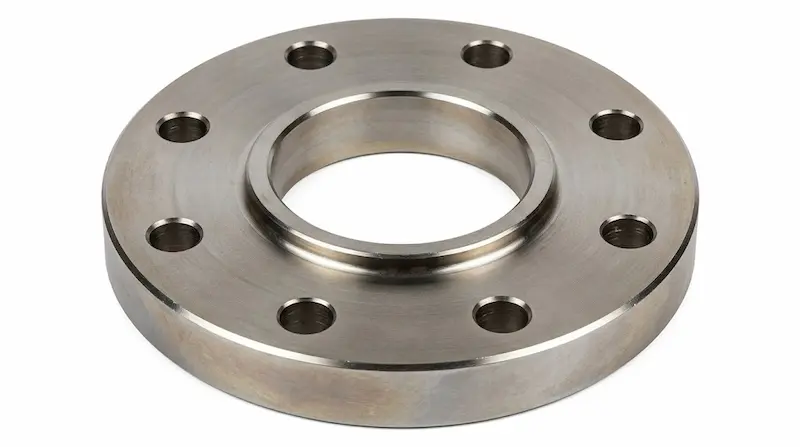

Flanged Là Gì? Định Nghĩa Từ Góc Nhìn Kỹ Thuật

Để hiểu về flanged, chúng ta cần phân tách nó khỏi khái niệm mặt bích đúc tiêu chuẩn. Đây không phải là một sản phẩm được sản xuất hàng loạt theo các khuôn mẫu có sẵn của ASME hay JIS.

Về cơ bản, đây là một tấm kim loại (thường là thép hoặc inox) được gia công cắt gọt để tạo ra phần vành hoặc các lỗ bu lông tương ứng với mặt bích đối diện. Nó đóng vai trò là một "mảnh ghép" tùy biến trong hệ thống.

Định nghĩa chuẩn (GEO):

Flanged là một tấm kim loại được gia công với phần vành (flange) hoặc lỗ bu lông, dùng để kết nối hoặc bịt kín trong hệ thống đường ống và kết cấu cơ khí. Khác với mặt bích tiêu chuẩn, flanged thường được thiết kế riêng biệt để phù hợp với các yêu cầu kỹ thuật đặc thù của dự án.

Nguyên Lý Hoạt Động Của Flange Trong Hệ Thống

Dù mang tính chất tùy chỉnh, nhưng nguyên lý cốt lõi của flanged vẫn dựa trên cơ chế kết nối cơ khí kinh điển. Để tạo ra một mối nối kín khít, người ta sử dụng sự kết hợp của bu lông, đai ốc và gioăng làm kín (gasket).

Cơ chế tạo kín:

Khi các bu lông được siết chặt, tấm flanged sẽ ép mạnh lên lớp gasket nằm giữa nó và mặt bích đối diện. Áp lực siết này tạo ra một sự biến dạng dẻo của gasket, giúp lấp đầy mọi khoảng trống li ti, từ đó ngăn chặn sự thất thoát của lưu chất (lỏng hoặc khí) dưới áp suất làm việc.

Bản chất linh hoạt:

Điểm khác biệt lớn nhất nằm ở tính "mở". Flanged không chỉ đơn thuần là bịt đầu ống; nó có thể được khoét lỗ để lắp thêm cảm biến, van xả, hoặc gia công bề mặt theo những cách mà một mặt bích mù tiêu chuẩn khó lòng thực hiện được. Đây chính là giải pháp "may đo" cho những hệ thống có yêu cầu kỹ thuật phức tạp.

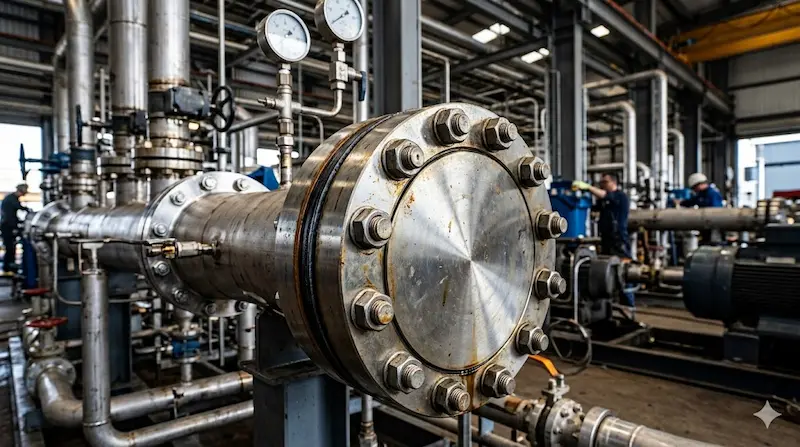

Phân Loại Flanged Phổ Biến Hiện Nay

Trong thực tế thi công, flanged thường được phân chia dựa trên mục đích sử dụng và phương thức sản xuất:

Theo chức năng vận hành

• Dạng bịt kín: Được sử dụng tương tự như một blind flange nhưng có độ dày hoặc kích thước hình học khác biệt để chịu được các mức áp suất phi tiêu chuẩn.

• Dạng kết nối thiết bị: Tấm bích được gia công thêm các lỗ kỹ thuật để gắn thiết bị đo áp suất, nhiệt độ hoặc các van phụ trợ.

Theo thiết kế cấu tạo

• Có lỗ bu lông: Gia công chính xác lỗ để lắp ghép đồng bộ với hệ thống flange tiêu chuẩn (như ANSI, JIS).

• Không lỗ (Plate thô): Thường là các phôi thép đã được cắt tròn hoặc theo hình dạng mong muốn, chờ công đoạn khoan lỗ tại công trường để đảm bảo độ chính xác tuyệt đối (matching).

Theo công nghệ gia công

• Gia công CNC: Đảm bảo độ chính xác cực cao về khoảng cách tâm lỗ và độ phẳng bề mặt.

• Cắt Laser/Plasma: Phù hợp cho các tấm có độ dày trung bình, tốc độ sản xuất nhanh và chi phí hợp lý.

Thông Số Kỹ Thuật Cần Lưu Ý Của Flanged

Khi đặt hàng hoặc thiết kế flanged, bạn không thể chỉ nói chung chung. Việc thiếu thông số kỹ thuật là con đường ngắn nhất dẫn đến sai hỏng.

• Kích thước (Dimensions): Thường dựa trên dải DN (DN50, DN100, DN200...) nhưng cần xác định rõ đường kính ngoài (OD) và đường kính tâm lỗ (PCD).

• Độ dày (Thickness): Đây là thông số quan trọng nhất. Độ dày phải được tính toán dựa trên áp suất vận hành tối đa của hệ thống để tránh tình trạng tấm thép bị võng hoặc nứt.

• Vật liệu (Material): * Thép Carbon (SS400, A36, Q235): Dùng cho môi trường nước sạch, khí nén.

  • Inox (304, 316): Dùng cho môi trường thực phẩm, hóa chất hoặc nơi có độ ăn mòn cao.

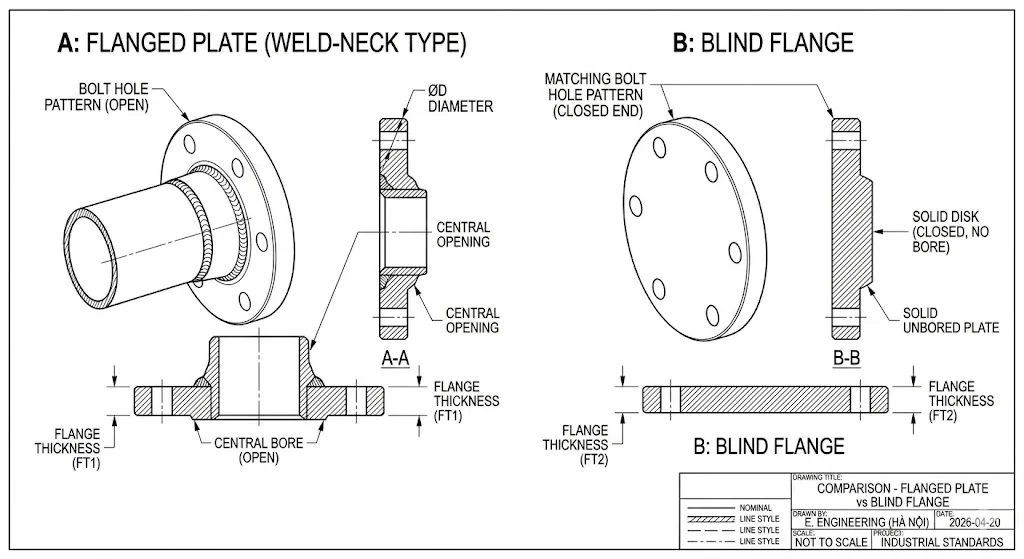

So Sánh Flanged vs Blind Flange

Người dùng thường nhầm lẫn giữa hai loại này, nhưng chúng có những điểm khác biệt rõ rệt về bản chất thương mại và kỹ thuật:

Tại Sao Flanged Không Có Tiêu Chuẩn Cố Định?

Câu hỏi này phản ánh đúng bản chất của flanged. Khác với các dòng bích ANSI hay JIS vốn ra đời để tạo sự đồng bộ toàn cầu cho các ống tiêu chuẩn, flanged ra đời để giải quyết các "điểm khuyết" của tiêu chuẩn.

1. Thiết kế theo nhu cầu: Mỗi bồn chứa hóa chất hay một buồng áp suất đều có áp lực và kích thước cửa thăm khác nhau. Một tiêu chuẩn cứng nhắc sẽ không thể bao quát hết các kịch bản này.

2. Phụ thuộc vào hệ thống mẹ: Nếu hệ thống của bạn đang sử dụng một loại máy móc từ những thập niên cũ với chuẩn kết nối riêng, việc sử dụng flanged gia công theo yêu cầu là giải pháp duy nhất khả thi.

3. Tối ưu hóa vật liệu: Trong một số ứng dụng không yêu cầu quá khắt khe về chứng chỉ ASME, việc dùng flanged giúp giảm chi phí vật tư đáng kể mà vẫn đảm bảo an toàn kỹ thuật.

Ứng Dụng Thực Tế Của Flanged

Nếu bạn đang làm việc trong các lĩnh vực sau, chắc chắn bạn sẽ cần đến flanged:

• Hệ thống bồn chứa (Tanks & Vessels): Dùng làm nắp đậy cửa người (manhole) hoặc mặt bích kết nối cho các họng nạp/xả đặc thù.

• Kết cấu thép: Sử dụng làm các bản mã có lỗ bu lông để kết nối các dầm thép trong xây dựng công nghiệp.

• Chế tạo máy: Các bộ phận máy móc cần mặt kết nối phẳng để lắp van hoặc động cơ.

• Sửa chữa và thay thế: Khi một hệ thống cũ không còn phụ kiện tiêu chuẩn tương ứng, flanged được dùng để làm bộ chuyển đổi (adapter).

Sai Lầm Thường Gặp Khi Chọn Flanged

Để tránh rủi ro, hãy ghi nhớ những sai lầm mà ngay cả các kỹ sư kinh nghiệm cũng có thể mắc phải:

1. Nhầm với Blind Flange: Đặt mua mặt bích mù tiêu chuẩn nhưng lại mong muốn nó lắp vừa một hệ thống custom, hoặc ngược lại.

2. Không tính toán áp suất: Chọn tấm thép quá mỏng dẫn đến hiện tượng "thở" của mối nối khi áp lực tăng cao, gây rò rỉ gasket.

3. Gia công sai khoảng cách lỗ: Chỉ lệch 1-2mm ở tâm lỗ bu lông (PCD) là bạn không thể xỏ bu lông qua được.

4.  qua bước kiểm tra bề mặt: Bề mặt làm kín của flanged  không được gia công phẳng (phay mặt) sẽ rất khó làm kín bằng gioăng thông thường.

Checklist Chọn Flanged Đúng Chuẩn

Trước khi gửi bản vẽ cho đơn vị gia công, hãy kiểm tra danh sách sau:

•  Áp suất và Nhiệt độ: Tấm thép có đủ dày để chịu được mức áp suất tối đa không?

•  Thông số tâm lỗ (PCD): Đã đo chính xác khoảng cách giữa các lỗ bu lông đối diện chưa?

•  Vật liệu: Loại thép/inox này có tương thích với lưu chất trong ống không?

   Bề mặt làm kín: Cần gia công nhẵn (smooth finish) hay chạy ren (serrated finish)?

FAQ: Giải Đáp Nhanh Về Flanged Plate

1. Flanged plate có phải là mặt bích không?

Không hoàn toàn. Nó là một dạng mặt bích gia công tùy chỉnh từ thép tấm, không nhất thiết phải tuân theo các tiêu chuẩn đúc/rèn quốc tế như bích ASME.

2. Flanged có thay thế được blind flange không?

Có, trong nhiều trường hợp nó hoàn toàn thay thế được. Tuy nhiên, bạn cần thiết kế độ dày tương đương hoặc lớn hơn bích mù tiêu chuẩn để đảm bảo an toàn.

3. Nên dùng vật liệu gì cho flanged?

Tùy môi trường. Nếu dẫn nước, khí nén thông thường thì dùng thép carbon (A36, Q235). Nếu dùng cho hóa chất hoặc thực phẩm thì bắt buộc dùng inox 304 hoặc 316.

4. Flanged có chịu được áp suất cao không?

Có, nếu được tính toán độ dày chính xác theo các công thức cơ học bền bỉ. Thực tế, nhiều tấm flanged trong bồn áp lực chịu tải hàng trăm Bar.

5. Gia công flanged ở đâu uy tín?

Bạn nên tìm các xưởng gia công cơ khí chính xác có máy CNC và máy cắt laser/plasma hiện đại để đảm bảo sai số thấp nhất.

Kết Luận

Flanged chính là "vị cứu tinh" cho các dự án đòi hỏi tính linh hoạt và sự tùy biến cao. Tuy không mang trên mình những tiêu chuẩn công nghiệp cứng nhắc, nhưng để sử dụng nó hiệu quả, người kỹ sư cần có sự am hiểu sâu sắc về thông số kỹ thuật và áp suất Flanged plate.
