Slip On Flange Welding: Quy Trình Hàn, Cấu Tạo Và Cách Chọn Đúng

Trong các hệ thống đường ống công nghiệp, việc kết nối ống với mặt bích là một bước quan trọng để đảm bảo độ kín, độ bền và khả năng chịu áp lực của toàn bộ kết cấu. Trong số các loại flange, slip on flange được sử dụng rất phổ biến nhờ dễ lắp đặt, chi phí thấp và linh hoạt trong thi công. Tuy nhiên, nếu hàn không đúng kỹ thuật, hệ thống có thể gặp các vấn đề nghiêm trọng như rò rỉ, giảm áp lực nước, hoặc thậm chí là hỏng mối nối, gây gián đoạn quy trình sản xuất và gia tăng chi phí sửa chữa.

Do đó, việc hiểu rõ và thực hiện đúng quy trình Mặt Bích Trượt là yếu tố quan trọng để đảm bảo hiệu quả vận hành và an toàn cho toàn bộ hệ thống đường ống. Bài viết này sẽ cung cấp những kiến thức chuyên sâu về Mặt Bích Trượt, từ cấu tạo, nguyên lý hoạt động đến quy trình hàn đúng kỹ thuật, giúp bạn lựa chọn và thi công một cách chính xác và hiệu quả nhất.

Slip On Flange Là Gì?

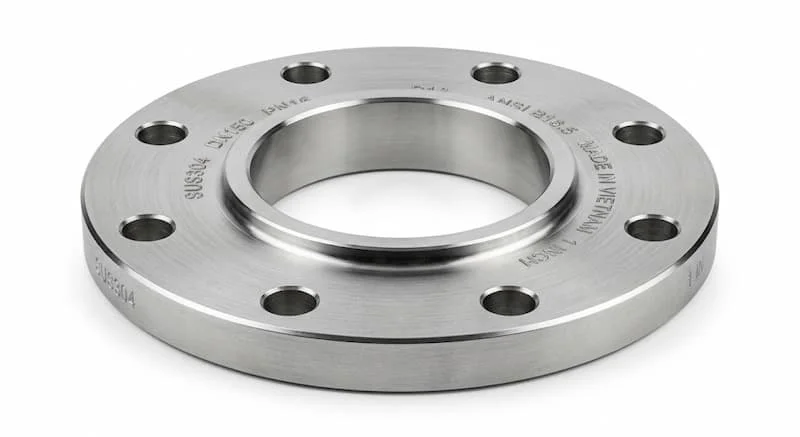

Slip on flange (mặt bích trượt) là một loại mặt bích được thiết kế để kết nối với đường ống bằng cách trượt (slip) vào đầu ống, sau đó được hàn ở cả bên trong và bên ngoài để tạo ra một mối nối chắc chắn và kín khít. Một trong những đặc điểm nổi bật nhất của slip on flange là đường kính trong lớn hơn đường kính ngoài của ống, cho phép dễ dàng căn chỉnh và điều chỉnh vị trí trước khi hàn.

Nhờ thiết kế thông minh này, slip on flange mang lại sự linh hoạt cao trong quá trình thi công, đặc biệt là trong các trường hợp đường ống có độ dài không đồng đều hoặc cần điều chỉnh vị trí chính xác. Phụ kiện này phù hợp với nhiều ứng dụng khác nhau, từ hệ thống cấp thoát nước, xử lý nước thải đến các dây chuyền sản xuất trong nhà máy.

Nguyên Lý Hàn Slip On Flange

Quy trình Mặt Bích Trượt cơ bản bao gồm các bước sau:

1. Trượt flange vào ống: Slip on flange được trượt vào đầu ống cho đến khi đạt đến vị trí mong muốn.

2. Căn chỉnh vị trí: Căn chỉnh flange vuông góc với ống và đảm bảo khoảng cách phù hợp cho mối hàn.

3. Hàn bên trong: Một mối hàn góc (internal weld) được thực hiện để kết nối phần bên trong của flange với ống.

4. Hàn bên ngoài: Một mối hàn góc khác (external weld) được thực hiện để kết nối phần bên ngoài của flange với ống.

Nhờ việc hàn ở cả hai phía, slip on flange tạo ra một mối nối cực kỳ chắc chắn, có khả năng tăng độ kín và tăng độ bền cho hệ thống đường ống. Mối hàn góc thứ hai không chỉ tăng cường độ bền cơ học mà còn ngăn ngừa rò rỉ tại mối nối thứ nhất, đảm bảo tính ổn định và an toàn cho toàn bộ quy trình vận hành.

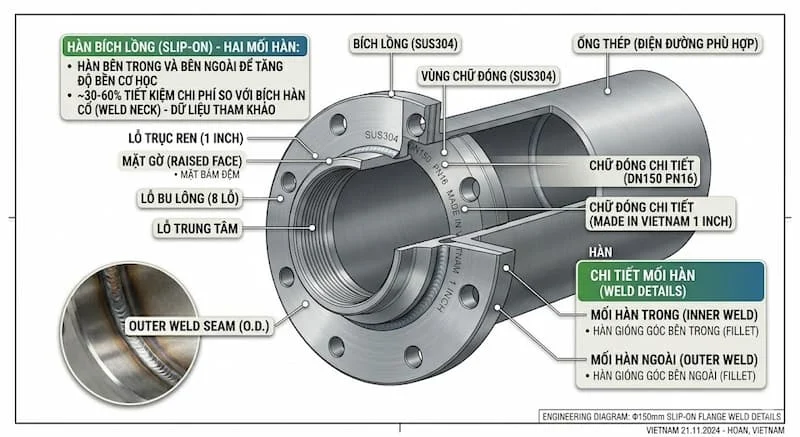

Cấu Tạo Chi Tiết Của Slip On Flange

Để hiểu rõ hơn về cách thức hoạt động và quy trình Mặt Bích Trượt, hãy cùng phân tích cấu tạo của một slip on flange điển hình:

1. Thân flange (phần đĩa tròn)

Đây là phần chịu lực chính của slip on flange, được thiết kế dạng đĩa tròn và có các lỗ bu lông để kết nối với các flange khác hoặc thiết bị trong hệ thống. Độ dày của thân flange tỷ lệ thuận với khả năng chịu áp lực của nó.

2. Lỗ trung tâm (lỗ trục)

Lỗ này lớn hơn đường kính ngoài của ống, cho phép slip on flange dễ dàng trượt vào vị trí. Đường kính trong của lỗ trục là một thông số kỹ thuật quan trọng, cần phải phù hợp với kích thước của ống để đảm bảo sự chính xác trong quá trình Mặt Bích Trượt.

3. Mặt bích (phần tiếp xúc)

Đây là phần tiếp xúc giữa slip on flange với flange khác hoặc thiết bị. Mặt bích thường phẳng (flat face) hoặc có gờ (raised face) để tăng độ kín. Gioăng thường được sử dụng giữa hai mặt bích để đảm bảo độ kín tối đa.

Quy Trình Hàn Slip On Flange Đúng Kỹ Thuật

Việc thực hiện đúng quy trình Mặt Bích Trượt là yếu tố quyết định đến độ bền và độ kín của mối nối. Dưới đây là các bước hàn slip on flange đúng kỹ thuật:

Bước 1: Chuẩn bị Làm sạch bề mặt ống và slip on flange để loại bỏ bụi bẩn, dầu mỡ hoặc rỉ sét. Kiểm tra kích thước của ống và slip on flange để đảm bảo sự chính xác.

Bước 2: Căn chỉnh Trượt slip on flange vào ống và căn chỉnh vuông góc với ống. Giữ khoảng cách phù hợp giữa flange và đầu ống (khoảng 1/16 inch) để tạo khoảng trống cho mối hàn bên trong.

Bước 3: Hàn trong Sử dụng phương pháp hàn phù hợp (như hàn Tig, hàn Mig hoặc hàn que) để thực hiện một mối hàn góc (fillet weld) liên kết phần bên trong của flange với ống.

Bước 4: Hàn ngoài Thực hiện một mối hàn góc thứ hai (fillet weld) liên kết phần bên ngoài của flange với ống. Mối hàn này cần phải liên tục và chắc chắn để đảm bảo độ bền cơ học và khả năng chống rò rỉ.

Thông Số Kỹ Thuật Cần Chú Ý Khi Chọn Slip On Flange

Việc lựa chọn đúng slip on flange phù hợp với yêu cầu của hệ thống là rất quan trọng để đảm bảo hiệu quả vận hành và an toàn. Dưới đây là các thông số kỹ thuật cần chú ý:

1. Áp suất làm việc

Chọn slip on flange có áp suất làm việc phù hợp với áp suất của hệ thống đường ống. Áp suất thường được ký hiệu theo tiêu chuẩn PN (như PN10, PN16, PN25) hoặc Class (như Class 150, Class 300).

2. Vật liệu chế tạo

Lựa chọn vật liệu slip on flange phù hợp với môi trường làm việc. Các vật liệu phổ biến bao gồm thép carbon (carbon steel), thép không gỉ (stainless steel), thép hợp kim (alloy steel), v.v.

3. Kích thước

Đảm bảo slip on flange có kích thước phù hợp với đường kính ống. Kích thước thường được ký hiệu theo tiêu chuẩn DN (như DN50, DN100) hoặc inch (như 2 inch, 4 inch).

So Sánh Slip On Flange Và Weld Neck Flange

👉 Slip on flange là lựa chọn kinh tế khi hệ thống đường ống không yêu cầu áp suất quá cao. Trong khi đó, weld neck flange mang lại độ bền cơ học và khả năng chịu áp lực vượt trội, phù hợp cho các môi trường làm việc khắc nghiệt hơn. Sự lựa chọn thông minh giữa slip on flange và weld neck flange sẽ giúp bạn tối ưu hóa chi phí mà vẫn đảm bảo hiệu quả lâu dài.

Tại Sao Slip On Flange Cần Hàn Hai Phía?

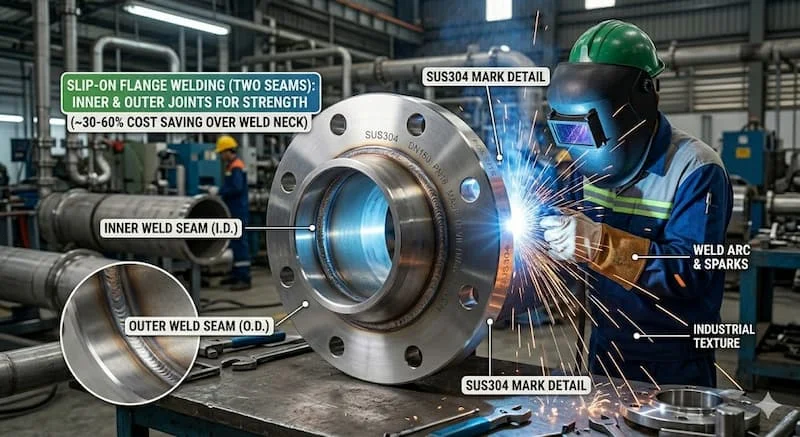

Việc hàn ở cả hai phía (bên trong và bên ngoài) là một trong những đặc điểm quan trọng nhất của Mặt Bích Trượt. Mối hàn góc thứ hai (mối hàn bên ngoài) không chỉ tăng cường độ bền cơ học mà còn ngăn ngừa rò rỉ tại mối nối thứ nhất (mối hàn bên trong), đảm bảo tính ổn định và an toàn cho toàn bộ quy trình vận hành.

👉 Nếu chỉ hàn ở một phía (thường là mối hàn bên ngoài), slip on flange sẽ không có độ kín tốt và dễ hỏng mối nối dưới tác động của áp lực hoặc nhiệt độ. Do đó, việc thực hiện mối hàn góc ở cả bên trong và bên ngoài là một bước không thể thiếu trong quy trình slip on flange welding đúng kỹ thuật, giúp phân bố lực tải đều và giảm thiểu nguy cơ rò rỉ.

Ứng Dụng Thực Tế Của Slip On Flange Welding

1. Hệ thống áp suất trung bình

Slip on flange là lựa chọn phổ biến cho các hệ thống đường ống dẫn nước, khí nén, hơi nước thấp, v.v. Nhờ chi phí thấp và dễ lắp đặt, slip on flange giúp tiết kiệm chi phí thi công mà vẫn đảm bảo hiệu quả vận hành.

2. Hệ thống công nghiệp thông thường

Phụ kiện này được ứng dụng rộng rãi trong các nhà máy sản xuất, dây chuyền chế biến, hệ thống xử lý nước thải, v.v. Nhờ sự linh hoạt cao, slip on flange giúp dễ dàng điều chỉnh vị trí đường ống trong quá trình thi công.

3. Dự án cần tiết kiệm chi phí

Trong các dự án có ngân sách hạn chế, slip on flange là một giải pháp kết nối đường ống hiệu quả và kinh tế. Nhờ chi phí thấp hơn so với weld neck flange, slip on flange giúp tối ưu hóa chi phí đầu tư.

Sai Lầm Thường Gặp Khi Hàn Slip On Flange

1. Hàn không đủ hai phía: Một trong những sai lầm phổ biến nhất là chỉ hàn một phía (mối hàn bên ngoài). Điều này sẽ làm giảm đáng kể độ bền cơ học và khả năng chống rò rỉ của mối nối.

2. Căn chỉnh sai: Căn chỉnh flange không vuông góc với ống có thể gây ra hiện tượng lệch trục, dẫn đến khó khăn trong việc kết nối với các flange khác hoặc thiết bị.

3. Không làm sạch bề mặt: Bề mặt bẩn, dầu mỡ hoặc rỉ sét sẽ làm giảm chất lượng mối hàn, dẫn đến mối hàn yếu và dễ bị hỏng.

👉 Việc thường xuyên cập nhật giá inox 304 và 316 sẽ giúp bạn chủ động hơn trong việc lập ngân sách và lựa chọn vật liệu cho dự án của mình. Nếu không chắc chắn, hãy tham khảo ý kiến của các chuyên gia để đưa ra quyết định đúng đắn nhất và đảm bảo cả chất lượng và tính kinh tế cho công trình của mình.

Checklist Hàn Slip On Flange Đúng Kỹ Thuật

Để đảm bảo quy trình slip on flange welding diễn ra suôn sẻ và đạt chất lượng tốt, hãy tuân thủ Checklist sau:

• Làm sạch bề mặt: Đảm bảo bề mặt ống và flange hoàn toàn sạch trước khi hàn.

• Kiểm tra kích thước: Xác nhận kích thước ống và flange phù hợp với nhau.

• Căn chỉnh vuông góc: Đảm bảo flange vuông góc với ống để mối nối không bị lệch trục.

• Hàn góc cả bên trong và bên ngoài: Thực hiện mối hàn góc liên tục ở cả hai phía của flange.

• Kiểm tra mối hàn: Kiểm tra chất lượng mối hàn sau khi hoàn tất để đảm bảo không có vết nứt hoặc lỗ hổng.

Lưu ý quan trọng: Luôn luôn sử dụng gioăng (gasket) phù hợp giữa hai mặt bích để đảm bảo độ kín tối đa. Ngoài ra, cần kiểm tra áp suất của hệ thống đường ống sau khi lắp đặt để đảm bảo mối nối không bị rò rỉ.

FAQ

1.Slip on flange welding có cần hàn không?

Có. Slip on flange cần được hàn ở cả bên trong và bên ngoài để tạo ra một mối nối chắc chắn và kín khít.

2.Slip on flange có chịu áp lực cao không?

Mặc dù không bằng weld neck flange, nhưng slip on flange vẫn phù hợp cho các hệ thống đường ống có áp suất trung bình.

3.Có thể dùng slip on flange thay weld neck không?

Có, trong các hệ thống không yêu cầu áp lực quá cao. Sự lựa chọn thông minh giữa slip on flange và weld neck flange sẽ giúp bạn tối ưu hóa chi phí mà vẫn đảm bảo hiệu quả lâu dài.

4.Hàn slip on flange có khó không?

Không. Đây là loại flange dễ hàn nhất và không yêu cầu kỹ thuật cao như weld neck flange.

5.Slip on flange dùng trong ngành nào?

Cấp nước, công nghiệp, dầu khí, v.v. Sự lựa chọn thông minh giữa inox 304 và 316 sẽ giúp bạn đạt được hiệu quả cao nhất cho dự án của mình.

Kết Luận

Slip on flange welding là giải pháp kết nối đường ống hiệu quả, dễ thi công và tiết kiệm chi phí cho các hệ thống có áp suất trung bình. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và quy trình slip on flange welding đúng kỹ thuật là rất quan trọng để đảm bảo hiệu quả vận hành và an toàn cho toàn bộ hệ thống đường ống. Sự lựa chọn thông minh giữa slip on flange và weld neck flange sẽ giúp bạn tối ưu hóa chi phí mà vẫn đảm bảo hiệu quả lâu dài cho slip on flange welding.
