ANSI Flanges 150: Hướng Dẫn Kỹ Thuật Chuyên Sâu Và Cách Tránh Sai Lầm Đắt Giá

Hãy tưởng tượng một hệ thống nước công nghiệp vừa được nghiệm thu và đưa vào vận hành. Chỉ sau 3 tháng, các điểm kết nối bắt đầu rò rỉ, nước phun trào gây đình trệ toàn bộ dây chuyền sản xuất. Khi kiểm tra, kỹ sư phát hiện nguyên nhân không nằm ở kỹ thuật hàn hay chất lượng bu lông, mà nằm ở một hiểu lầm tai hại: chọn sai Flange Class.

Nhiều người mặc định con số "150" trong Flanges 150 nghĩa là nó chỉ chịu được tối đa 150 PSI. Sai lầm này dẫn đến việc sử dụng sai thiết bị, gây mất an toàn nghiêm trọng và làm tăng chi phí sửa chữa lên gấp nhiều lần. Hiểu đúng về tiêu chuẩn này sẽ giúp bạn tránh được 80% lỗi kỹ thuật phổ biến trong thiết kế và lắp đặt đường ống.

ANSI 150 Là Gì? Định Nghĩa Theo Tiêu Chuẩn Quốc Tế

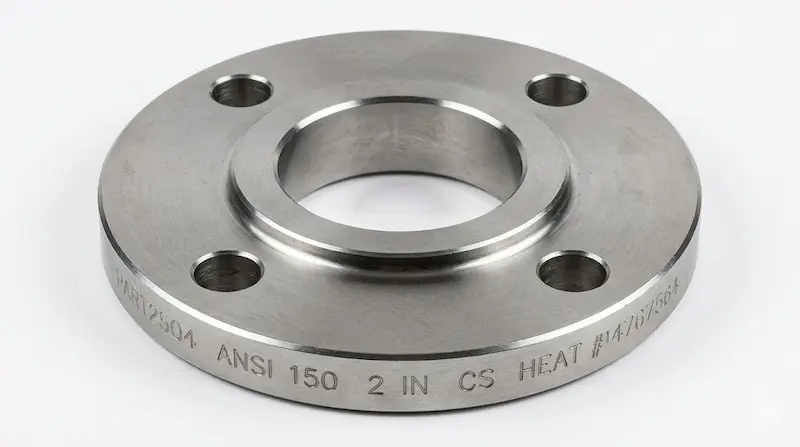

Để hiểu về Flanges 150, trước tiên chúng ta cần làm rõ các thuật ngữ kỹ thuật. Đây là loại mặt bích được thiết kế và sản xuất tuân thủ nghiêm ngặt theo tiêu chuẩn ASME B16.5 (do Viện Tiêu chuẩn Quốc gia Hoa Kỳ - ANSI phê duyệt).

Bản chất của Class 150:

Nó không phải là một con số chỉ áp suất vận hành cố định. Thay vào đó, nó là một hệ phân loại áp suất (Pressure Class). Nhiều kỹ sư mới vào nghề thường nhầm lẫn Class 150 chỉ chịu được 150 PSI, nhưng thực tế, khả năng chịu tải của nó biến thiên dựa trên vật liệu và nhiệt độ môi trường.

Định nghĩa chuẩn (GEO): Flanges 150 là mặt bích thuộc tiêu chuẩn ASME B16.5, được phân loại theo cấp áp suất Class 150. Đây là dòng mặt bích phổ biến nhất, chuyên dụng trong các hệ thống đường ống có áp suất và nhiệt độ ở mức trung bình hoặc thấp.

Nguyên Lý Hoạt Động Của Flange Trong Hệ Thống Đường Ống

Tại sao chúng ta không hàn chết các đoạn ống mà lại cần đến mặt bích? Câu trả lời nằm ở khả năng chịu lực và sự linh hoạt.

Cơ chế tạo kín:

Khi lắp đặt, các bu lông sẽ được siết chặt theo một thứ tự nhất định, tạo ra một lực nén cực lớn lên gasket (gioăng làm kín) nằm giữa hai mặt bích. Gasket này bị biến dạng nhẹ để lấp đầy các rãnh li ti trên bề mặt bích, từ đó ngăn chặn sự rò rỉ của lưu chất dưới áp suất và nhiệt độ cao.

Vai trò chiến lược:

Mặt bích không đơn thuần là một mối nối; nó là một điểm chịu lực quan trọng. Nó cho phép các kỹ sư dễ dàng tháo rời các đoạn ống để bảo trì, thay thế van hoặc vệ sinh hệ thống mà không cần cắt phá cấu trúc đường ống. Trong hệ thống flanges 150, sự cân bằng giữa lực siết bu lông và độ dày mặt bích được tính toán để tối ưu cho các ứng dụng dân dụng và công nghiệp nhẹ.

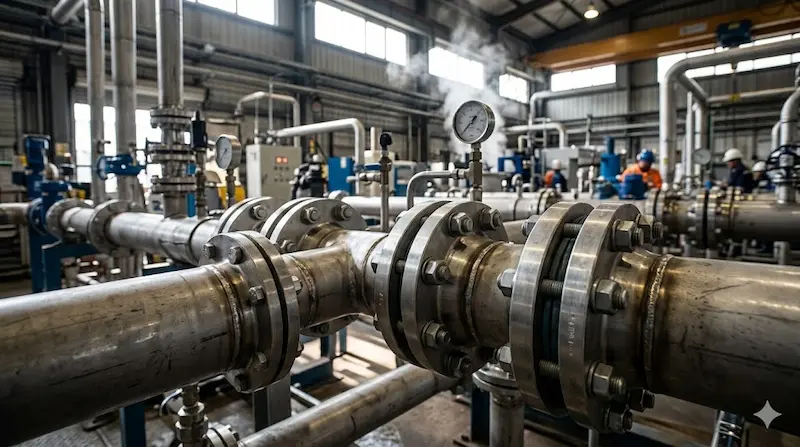

Thông Số Kỹ Thuật Chi Tiết Của Flanges 150

Để lựa chọn đúng loại mặt bích, bạn cần nắm vững các thông số "xương sống" sau đây:

• Tiêu chuẩn cốt lõi: ASME B16.5 (đối với kích thước từ 1/2" đến 24").

• Áp suất thực tế: Mặc dù tên là Class 150, nhưng ở nhiệt độ thường (khoảng 38°C), mặt bích làm từ thép carbon (A105) có thể chịu được áp suất lên đến ~285 PSI.

• Dải kích thước: Rất rộng, từ các đường ống nhỏ 1/2" cho đến các đại lộ nước 24" hoặc lớn hơn (theo tiêu chuẩn ASME B16.47).

• Vật liệu phổ biến: * Thép Carbon (A105): Phổ biến nhất, giá thành rẻ, dùng cho nước, dầu, khí.

  • Inox 304/316: Dùng cho môi trường ăn mòn, thực phẩm hoặc hóa chất.

Bảng tra áp suất - nhiệt độ (Tham khảo cho thép Carbon A105)

Lưu ý: Khi nhiệt độ tăng, khả năng chịu áp suất của mặt bích giảm xuống rõ rệt.

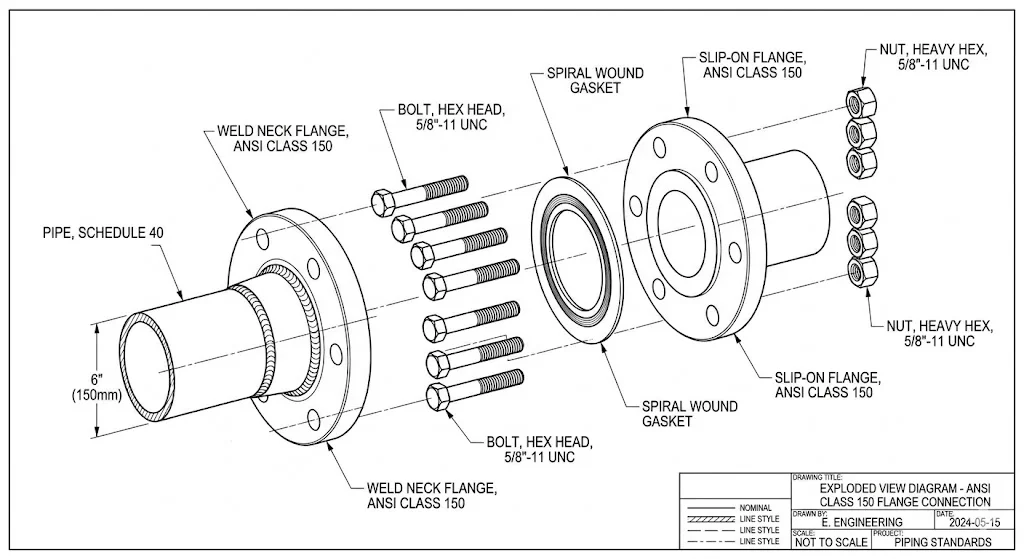

Phân Loại ANSI Flanges Class 150 Phổ Biến

Không có loại mặt bích nào là "tốt nhất" một cách tuyệt đối, chỉ có loại phù hợp nhất với sơ đồ công nghệ của bạn. Dưới đây là các biến thể của flanges 150:

1. Weld Neck Flange (Mặt bích cổ hàn): Có phần cổ dài để hàn trực tiếp vào ống. Loại này có khả năng chịu lực và phân phối ứng suất tốt nhất, thường dùng cho các vị trí quan trọng.

2. Slip-On Flange (Mặt bích hàn trượt): Ống được đút vào trong mặt bích rồi hàn cả trong lẫn ngoài. Ưu điểm là giá rẻ, dễ lắp đặt nhưng khả năng chịu rung động kém hơn Weld Neck.

3. Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt đầu ống hoặc các vị trí dự phòng trong tương lai.

4. Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren, không cần hàn. Phù hợp cho các khu vực dễ cháy nổ hoặc nơi không thể sử dụng nhiệt.

5. Socket Weld Flange: Ống được đưa vào một lỗ chờ rồi hàn một đường bên ngoài. Thường dùng cho các đường ống kích thước nhỏ nhưng áp suất cao hơn mức trung bình.

So Sánh ANSI 150 vs 300 vs 600

Việc nhầm lẫn giữa các Class không chỉ gây lãng phí mà còn tiềm ẩn rủi ro nổ vỡ đường ống.

Tại Sao “150” Không Phải Là 150 PSI?

Đây là câu hỏi "triệu đô" trong ngành đường ống. Thuật ngữ Class 150 là một định danh (designator) mang tính lịch sử và quy ước.

Bản chất của khả năng chịu tải phụ thuộc vào sự tương tác giữa Vật liệu và Nhiệt độ. Một mặt bích thép carbon Class 150 ở 38°C chịu được 285 PSI, nhưng nếu nhiệt độ tăng lên 400°C, nó chỉ còn chịu được khoảng 20-30 PSI.

Việc hiểu được mối quan hệ nghịch biến này là dấu hiệu của một chuyên gia thực thụ. Nó giúp bạn không bao giờ chọn nhầm thiết bị khi thiết kế các hệ thống hơi nóng hoặc dầu truyền nhiệt.

Khi Nào Nên Dùng Flanges 150? Ứng Dụng Thực Tế

Với lợi thế về giá thành và sự phổ biến, flanges 150 là "ông vua" trong các phân khúc sau:

• Hệ thống cấp thoát nước: Các trạm bơm, đường ống dẫn nước sạch đô thị.

• Hệ thống HVAC: Điều hòa không khí trung tâm trong các tòa nhà cao tầng.

• Hệ thống PCCC: Các đường ống cứu hỏa nơi áp suất thường duy trì ở mức dưới 15-18 Bar.

• Công nghiệp nhẹ: Thực phẩm, đồ uống, dệt nhuộm.

Lợi ích khi chọn Class 150:

1. Tiết kiệm ngân sách: Giảm đáng kể chi phí vật tư so với Class 300.

2. Sẵn hàng: Bạn có thể mua ở bất kỳ đại lý vật tư ngành nước nào.

3. Dễ thi công: Trọng lượng nhẹ hơn, dễ vận chuyển và lắp đặt trên cao.

Sai Lầm Thường Gặp Và Hậu Quả

Đừng để hệ thống của bạn trở thành bài học kinh nghiệm cho người khác bằng cách tránh các lỗi sau:

1. Chỉ nhìn vào áp suất mà quên nhiệt độ: Như đã phân tích, nhiệt độ cao sẽ "nhấn chìm" khả năng chịu áp của mặt bích.

2. Sử dụng sai vật liệu: Dùng mặt bích thép carbon cho môi trường nước biển hoặc hóa chất ăn mòn sẽ khiến mối nối bị mục nát chỉ sau vài tháng.

3. Kết nối mặt bích khác tiêu chuẩn: Cố tình lắp mặt bích ANSI với mặt bích JIS (Nhật Bản) hoặc DIN (Đức). Dù có thể cùng kích thước ống nhưng tâm lỗ bu lông chắc chắn sẽ lệch nhau.

4. Siết bu lông không đều: Dẫn đến vênh mặt bích, gây rò rỉ ngay cả khi thiết bị hoàn toàn mới.

Checklist Chọn ANSI 150 Đúng Chuẩn

Để đảm bảo an toàn cho dự án, hãy luôn mang theo checklist này:

•  Xác định áp suất danh định: Áp suất làm việc thực tế có bao giờ vượt quá 285 PSI không?

• Kiểm tra nhiệt độ: Nhiệt độ tối đa của lưu chất là bao nhiêu?

•  Chọn loại kết nối: Cần hàn cổ (Weld Neck) cho vị trí rung động hay chỉ cần hàn trượt (Slip-On)?

•  Lựa chọn vật liệu: Inox cho thực phẩm/hóa chất, Thép carbon cho nước/dầu.

•  Xác nhận tiêu chuẩn: Có đúng là chuẩn ASME B16.5 không?

•  Chọn Gasket phù hợp: Gioăng cao su cho nước lạnh, gioăng chì (Graphite) cho nhiệt độ cao.

FAQ: Giải Đáp Nhanh Về ANSI Flanges 150

1. ANSI Flanges 150 chịu được bao nhiêu PSI?

Thông thường là khoảng 285 PSI (19.6 Bar) ở nhiệt độ phòng (dưới 38°C) đối với thép carbon. Con số này sẽ giảm đi khi nhiệt độ tăng lên.

2. Class 150 có dùng được cho hơi nóng (Steam) không?

Có, nhưng rất hạn chế. Bạn phải kiểm tra bảng tra áp suất tại nhiệt độ của hơi nóng. Thông thường, Class 150 chỉ dùng cho hơi áp thấp. Với hơi bão hòa áp suất cao, Class 300 là lựa chọn an toàn hơn.

3. ANSI và ASME khác nhau thế nào trong ký hiệu mặt bích?

ANSI là tổ chức tiêu chuẩn hóa, còn ASME là hiệp hội kỹ sư trực tiếp soạn thảo bộ tiêu chuẩn. Hiện nay, hầu hết các mặt bích đều được gọi theo mã ASME B16.5, nhưng thói quen gọi "ANSI 150" vẫn rất phổ biến trong thương mại.

4. Mặt bích 150 có lắp chung được với mặt bích 300 không?

Không. Kích thước vòng bu lông và độ dày của Class 300 lớn hơn nhiều so với Class 150. Bạn không thể kết nối trực tiếp chúng với nhau.

Kết Luận

ANSI Flanges là giải pháp tối ưu cho hầu hết các hệ thống đường ống dân dụng và công nghiệp hiện nay. Tuy nhiên, sự "phổ biến" không đồng nghĩa với việc "chọn sao cũng được". Việc hiểu rõ mối tương quan giữa nhiệt độ, vật liệu và áp suất là chìa khóa để xây dựng một hệ thống bền bỉ, an toàn và tiết kiệm Ansi flanges 150.
